CT180/WA-101/AU180自动通用喷枪

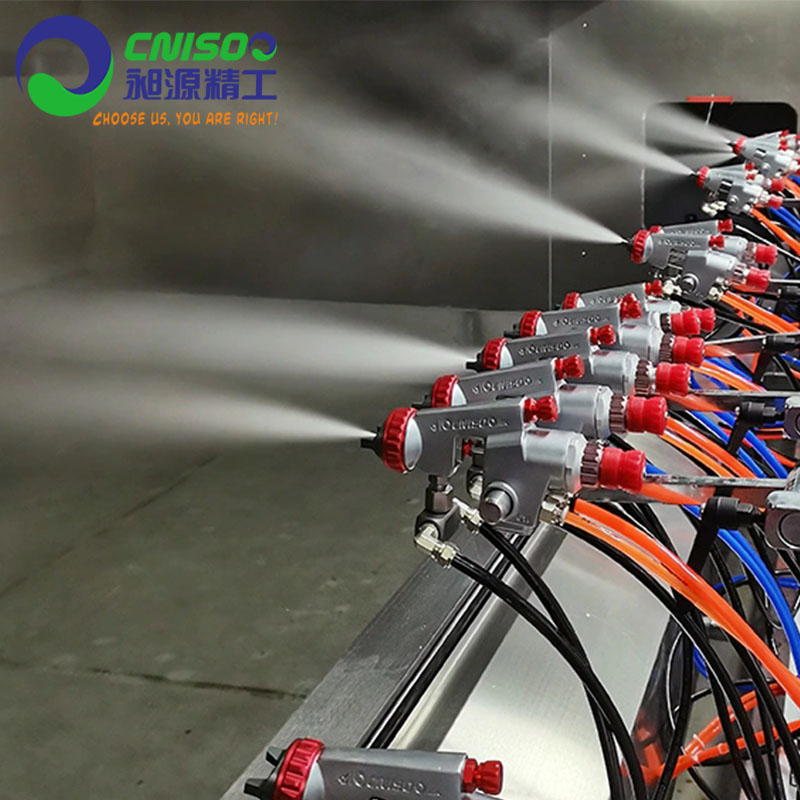

应用场景:自动流水线——小型喷涂机台——自动喷涂机——往复式喷涂机——机器人——机械臂等自动喷涂机器中
全国热线

076985318800

  产品·详情
   Product Detail

产品简介 / INTRODUCTION

名称:自动通用喷枪

型号:CT180/WA-101/AU180

涂料粘度范围介于0~100CPS的任何涂料

自动喷枪,喷枪因为高性价比,被广泛引用到自动流水线、小型喷涂机台、自动喷涂机、往复式喷涂机、机器人、机械臂等自动喷涂机器中,配合设备的智能化,替换了人工的操作。



产品特点:

1.一款更换时间只有5秒的通用高性价比自动喷枪,有着最紧凑的空间设计、优异的涂料雾化2.性能,几乎可以喷涂黏度介于0~100CPS的任何涂料

3.喷嘴型号0.5mm~2.8mm可以任意组合。

4.喷枪支持搭载复合材料特制的针嘴。可将喷嘴的使用寿命提高到95亿次(实验室工况测试,实际寿命参阅涂料特性与压缩空气的参数而定。不作为产品的品质质量承诺)。

5.采用防潮包装,可搭载万能拆卸扳手(需要另行购买)。



技术参数

(表格中所有数据均采集于昶源精工——CNISOO/CNSEIKO实验室,测试流体为PH=7的自来水,涂料压力在工况为1Bar,管道为直连的模式下,雾化颗粒数据采用激光衍射取得。



参数表一:

*产品型号:CT180/WA101—***(喷嘴口径代码)

性能参数

喷嘴口径①

Φ-mm@code

涂料吐出量

-Ml/Min(CC)

雾化压力②

-Bar(Kg/Cm²)

使用空气流量

-l/Min

喷幅宽度

-mm@H=150mm

喷涂距离

-H=mm

搭载雾化帽

-Model

60

0.6

80

0.75~1.5



0.075~0.15Mpa

65

120~240

60~100

D650A

/G601B

80

0.8

100

78

150~260

80~150

100

1.0

130

110

220~300

100~200

D651B

/G601B

120/130

1.2/1.3

150

130

230~420

100~240

150/160

1.5/1.6

200

160

240~450

100~300

G601B

180

1.8

400

1.5~2.8



0.15~0.28Mpa

175

350~450

200~400

D650C

200

2.0

430

185

380~450

200~400

D600D

240

2.4

660

220

260~350

300~450

D650C

280

2.8

980

350

240~350

300~500

G650D

300

3.0

1250

550

240~350

300~500

订购型号举例:CT180—100,即为流通型号的WA-101-E2P。

①喷嘴口径也指涂料颗粒物能最大通过的有效通径,前栏表格数据为代码,订购时候所需要填写的参数代码。

②雾化压力中参数读数需配合专业的喷涂用空气压力表来读取,下栏参数为Mpa兆帕单位,1兆帕Mpa≈0.98Bar。

型号代码



空气使用量

-l/Min

喷幅宽度

-mm@H=150mm

雾化压力

-Bar(Kg/Cm²)

最小粒径

-μm

应用领域



E1

D650A

75

130

0.75~1.5

0.5~5

3C产品精细化喷涂

木器、家具、汽车内饰、五金、电器

E2P

D651B

270

220

0.75~2.5

1~10

K1

D650B

145

160

1.0~1.5

K2

G601B

330

380

H2

G600B

225

225

D651A

80

150

G651A

120

320

D651B

165

240

H4

G601B

280

390

1.5~2.4

N1

D650C

170

190

1.5~3.5

3~30

木器、家具、汽车内饰、五金、电器

N2

D600C

220

220

1.2~2.9

R1

D600D

260

280

R2

G650D

360

320

W1

D650D

360

310

R

R0FG

95

@7.5°(25~45)

0.5~2.4

5~10

小面积喷涂、点补

R1FG

120

1.2~2.0

0.5~10

③前面的型号为通用流通喷枪的型号代码,后面栏的型号为我公司的订购型号代码。

④雾化压力中参数读数需配合专业的喷涂用空气压力表来读取,下栏参数为Mpa兆帕单位,1兆帕Mpa≈0.98Bar。

⑤ 最小粒径采用的激光衍射测得,根据黏度不同,会有本质上的区别,请勿作为生产依据,仅用来区分喷枪在特定条件下能达到的效果。

产品细节介绍

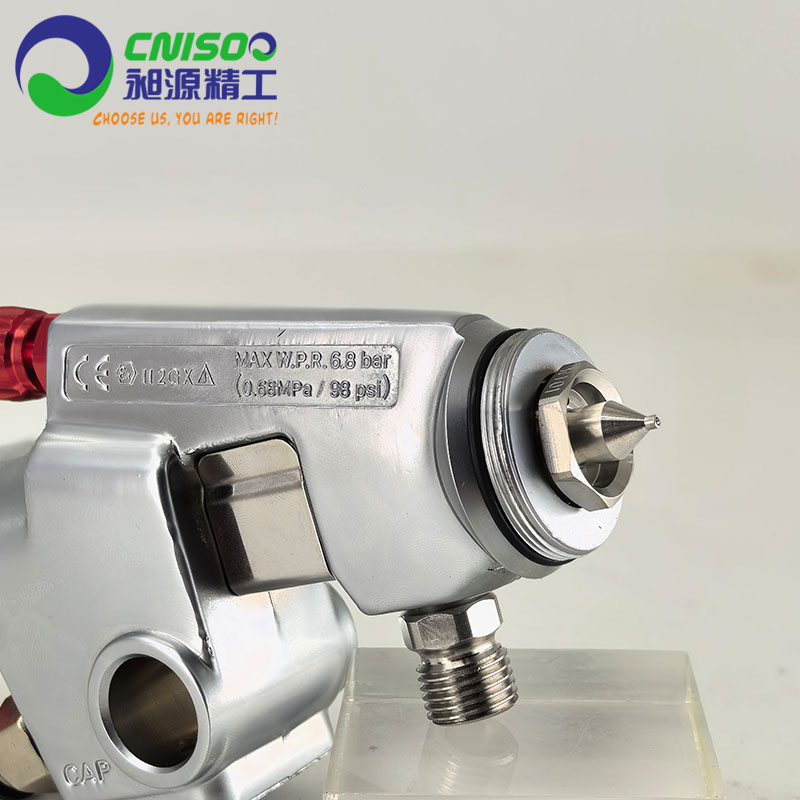

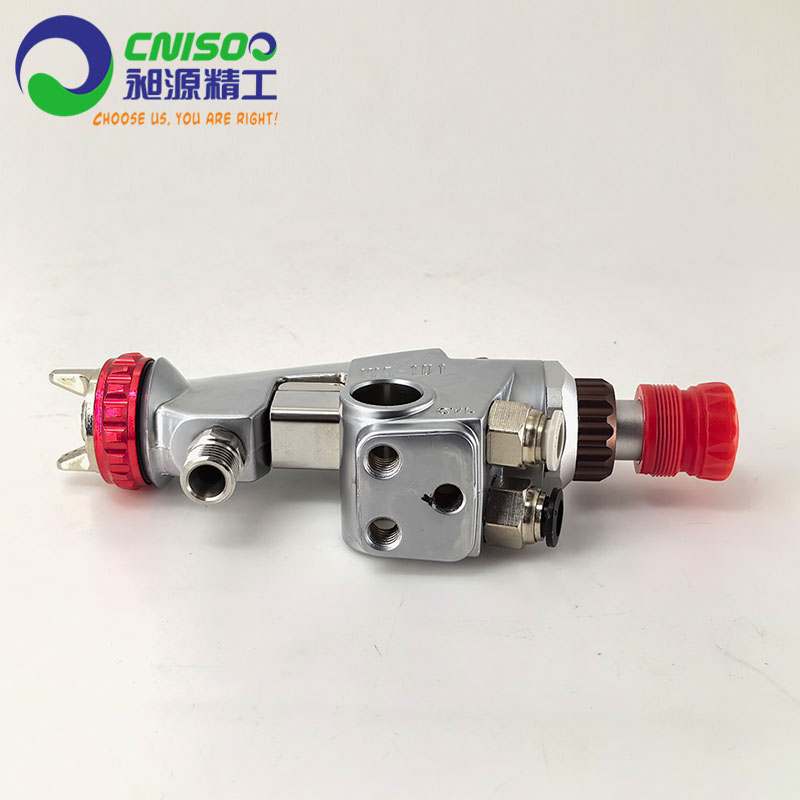

喷枪枪体采用ADC12合金,采用特殊模具经过500T日产压铸机热压成型,枪体采用4轴联动CNC加工中心多次精密加工而成。进气接口采用了直插软管的设计方式,降低了客户的安装时间同维修时间。如果搭载我公司的专业涂料连接器,型号为ACC。更换一支喷枪的时间仅需5秒。

喷枪针嘴采用304不锈钢制作,耐腐蚀抗磨损,同时搭载了专利号为CN107081232A的复合针嘴,来适应特殊性能的涂料。如:高磨损性能的陶瓷涂料、PTFE涂料、高固含量的水性涂料、含有砂粒的特种涂料等等。

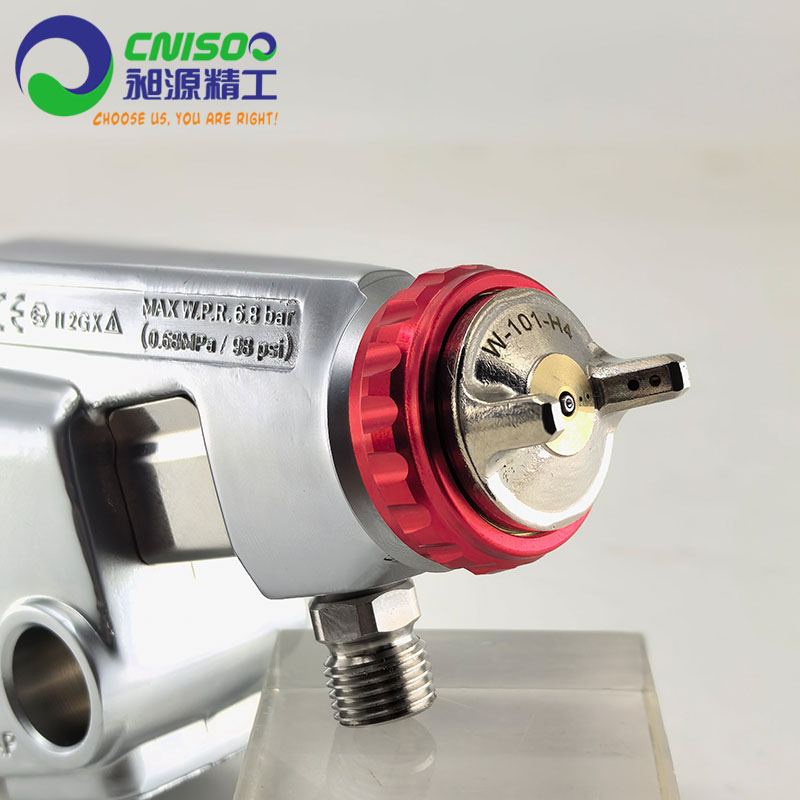

雾化帽采用环保铜合金经过五轴联动CNC多次精加工而成。每一支雾化帽都经过专业检测试喷,以防止在喷涂中产生的雾化不良,从而降低了生产中因为喷枪喷涂而产生的不良率。

根据不同的安装方式,喷枪枪体设计了Φ16mm的安装孔,以适应通用场景的安装支架,或者搭配我公司的专业安装支架安装使用。
